La rampe de base.

    Cette micro a été construite en un week-end (15 heures de travail) à deux. Elle fait 1m de haut, 2m44 de large et 7 de long.
Les tasseaux utilisés pour la structure ont une section de 5*7 cm, ceux utilisés comme traverses ont une section de 6*4 cm.
Pour les profils de courbes des plaques de contreplaqué standards (250*122cm) de 1,5 cm d'épaisseur ont été utilisées, et pour le plaquage des panneaux de contreplaqué de 1 cm d'épaisseur et de dimension 122*250cm.
Les planches pour les plateformes et le plat sont en aggloméré, de 2cm d'épaisseur et 180*66cm (standard).
Un bon paquet d'équerres à été utilisée pour la structure, avec des vis de 4cm de longueur, des vis de 12 cm ont servi pour le reste de la structure, de 8 cm pour fixer les traverses, de 6 et 4 cm pour les profils de courbe et de 4 pour le plaquage, en deux couches de 1cm d'épaisseur avec de la colle à bois entre, et un verni sera bientôt mis, ainsi que les copings.
J'ai scanné mes plans (désolé pour la qualité), et mis des photos de la construction, cela devrait être clair...

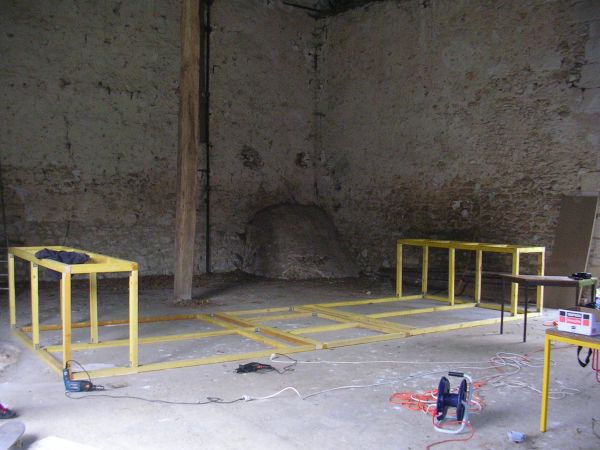

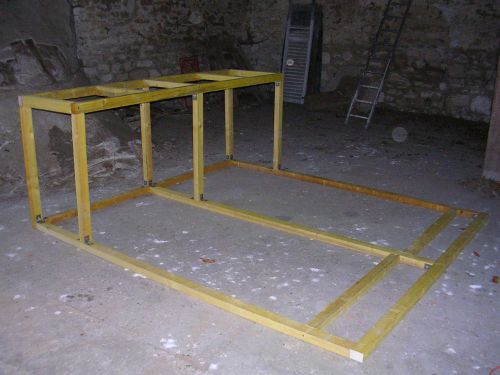

La structure:

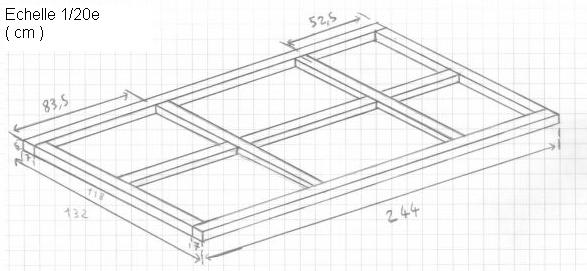

Le plat:

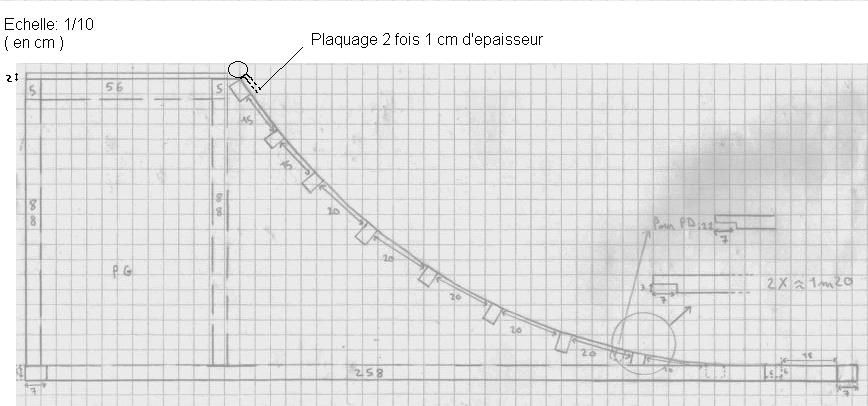

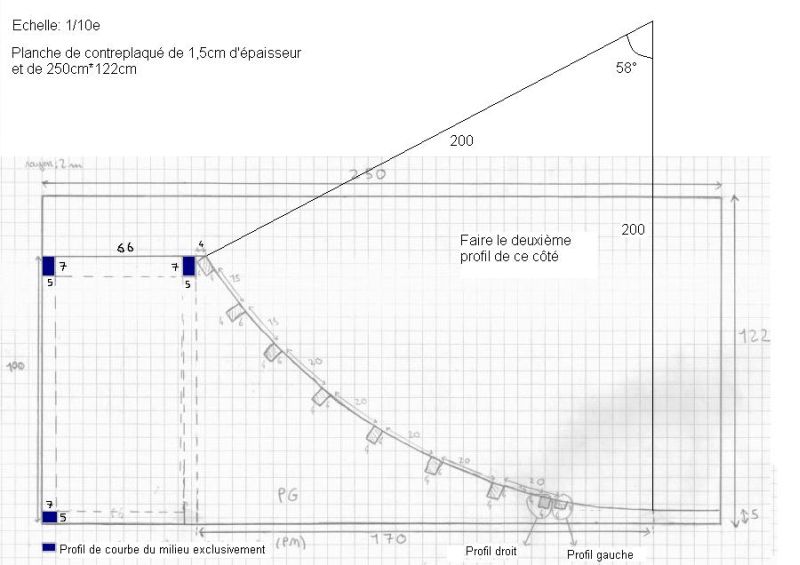

Les profils de courbe:

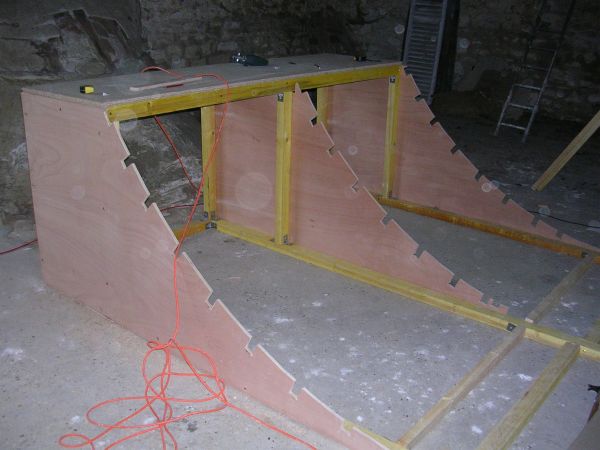

Vissés à la structure:

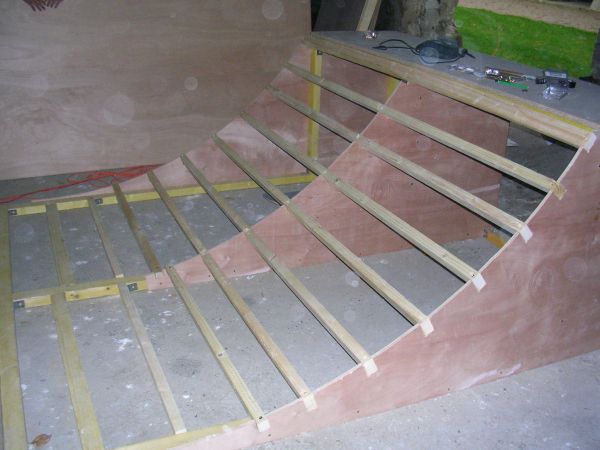

Avec les tasseaux:

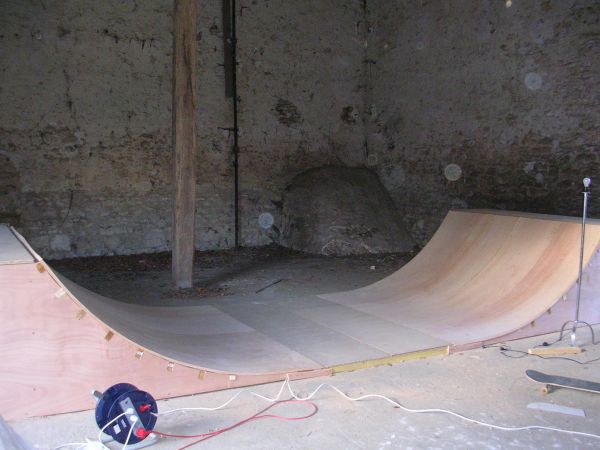

Le final plaqué:

Conclusion: Travail très rapide car tout le bois est neuf, aux bonnes dimensions. Il est encore plus rapide de ne pas faire de structure, et de fixer les tasseaux par les profils de courbes sans faire d'encoches (à part pour le profil du milieu).
Cette technique est illustré dans sur un des plans.
